ブロック塀内部探査

コンクリート塀の鉄筋の被り、水浸透等の点検調査が可能になり
コンクリートブロック塀の鉄筋位置や長さ、モルタルの充填、空洞確認などの点検にご利用いただけます。

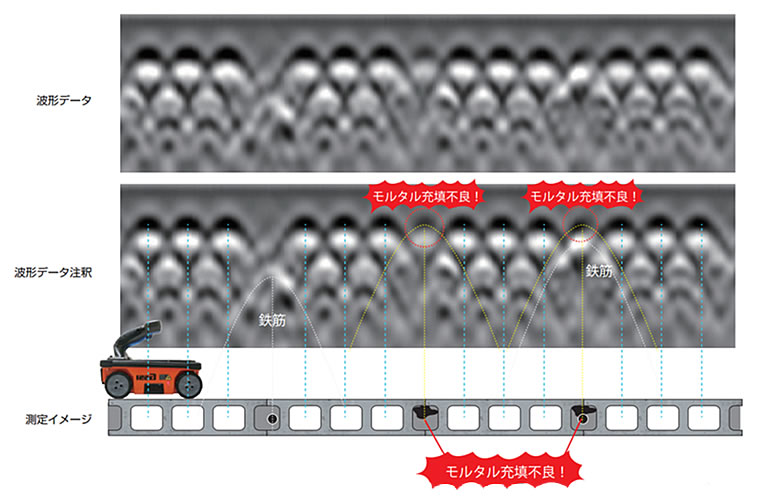

ブロック塀は、下記の図に示すように３つ並んだ黒の反射（空気層）が現われるのが特徴です。

ブロックの接合部はモルタルが充填され、黒の反射波形は現れません。
モルタル充填部に見られる白の反射は、鉄筋の山形波形です。
比誘電率の異なる組あわせ（コンクリート、鉄筋、空気）でも明確に判別することができます。

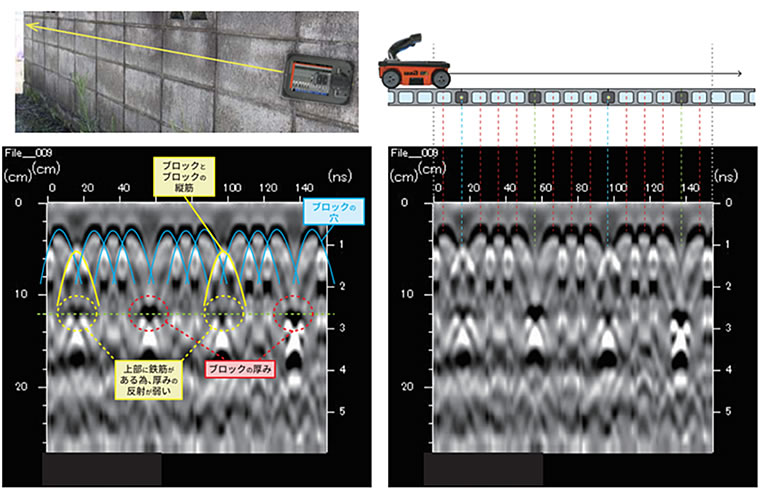

• 青曲線：ブロックの穴に反射している。空気の比誘電率は１のため、上黒色・下白色で表示。
• 黄曲線：ブロックの接合部（モルタル充填、縦筋）鉄筋の比誘電率は∞のため、上白色・下黒色で表示。
• 緑点線：ブロック塀の厚み。
• 赤丸点線：ブロック塀の厚み。空気の比誘電率は１のため、上黒色・下白色で表示。
• 黄丸点線：上部に鉄筋（縦筋）があるため、厚みの反射（赤丸点線と比較）が弱くなっている。

• コンクリートブロックの超音波調査により、コンクリートブロックの痛み具合、内部の空洞部分、鉄筋の位置等が調査可能になり、コンクリートブロックの補修工事の診断に役立ちます。
• コンクリートの劣化等の調査も可能になります。

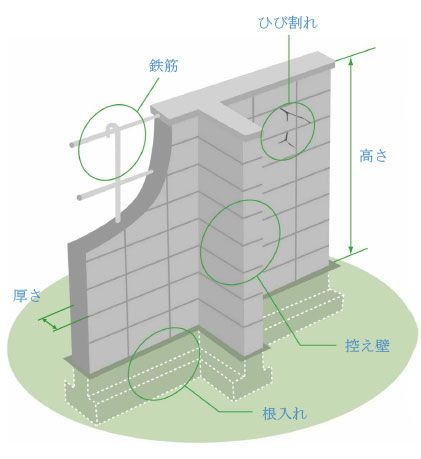

ブロック塀について、次の項目を点検し、ひとつでも不適合があれば危険なので改善しなければなりません。まず、外観で1～5をチェックし、ひとつでも不適合がある場合や分からないことがあれば、専門家に相談しましょう。

1. 塀は高すぎないか
   塀の高さは地盤から2.2m以下か
2. 塀の厚さは十分か
   塀の厚さは10cm以上か（塀の高さが2m超2.2m以下の場合は15cm以上）
3. 控え壁はあるか（塀の高さが1.2ｍ超の場合）
   塀の高さが1.2ｍ超の場合、塀の長さ3.4m以下ごとに、塀の高さの1/5倍以上突出した控え壁があるか
4. 基礎があるか
   コンクリートの基礎があるか
5. 塀は健全か
   塀に傾き、ひび割れはないか
6. 塀に鉄筋は入っているか
   【専門家に相談しましょう】
   塀の中に直径9mm以上の鉄筋が、縦横とも、80cm間隔以下で配筋されており、縦筋は壁頂部および基礎の横筋に、横筋は縦筋にそれぞれかぎ掛けされているか。また、塀の高さが1.2m超の場合、基礎の根入れ深さは30cm以上か

（2018年6月21日国土交通省「通知（平成30年国住指第1130号）」参照）
